Schemat wkładu kominowego SPU

Przeznaczenie

1. SPU - wkłady kominowe typu SPU z blachy stalowej kwasoodpornej przeznaczone są do odprowadzania spalin z urządzeń opalanych gazem lub olejem opałowym.

2. SPUX - wkłady kominowe dwuścienne SPUX z blachy stalowej kwasoodpornej przeznaczone są do odprowadzania spalin z urządzeń opalanych gazem lub olejem opałowym.

3. SPUk - wkłady kominowe typu SPUk z blachy stalowej kwasoodpornej przeznaczone do odprowadzania spalin z kotłów kondensacyjnych opalanych gazem lub olejem opałowym.

4. TURBO - system kominowy TURBO ( system powietrzno-spalinowy ) ze stali kwasoodpornej stosowany do kotłów z zamkniętą komorą spalania.

5. SPUż - system kominowy SPUż z blachy żaroodpornej przeznaczony do kotłów i kominków opalanych drewnem.

6. CERAMICZNE - do urządzeń na paliwo stałe oraz do kotłów gazowych i olejowych.











Rury i kolanka spalinowe

do wkładów kominkowych i pieców węglowych

( blacha 2 mm ) malowane natryskowo

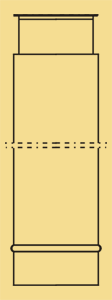

Rura  ( SWW 0452-3 )

długość rury ( mm )

średnica rury ( mm )

1000

 120 130 150 160 180 200 220 250

500

 120 130 150 160 180 200 220 250
250 120 130 150 160 180 200 220 250

250 z szybrem

 120 130 150 160 180 200 220 250

Kolana

rodzaj kolana średnica kolana ( mm )

regulowane 0 - 90 0 z wyczystką

 120 130 150 160 180 200 220 250
spawane 90 0 120 130 150 160 180 200 220 250
spawane 90 0 z wyczystką 120 130 150 160 180 200 220 250
regulowane 0 - 45 0 z wyczystką 120 130 150 160 180 200 220 250
spawane 45 0 120 130 150 160 180 200 220 250
spawane 450 z wyczystką 120 130 150 160 180 200 220 250

Oszewka

rodzaj oszewki średnica oszewki ( mm )
jednościenna 120 130 150 160 180 200 220 250
dwuścienna 120 130 150 160 180 200 220 250

Redukcje i trójniki

rodzaj wymiary  ( mm )
redukcja   120/130 130/150 150/160 160/180 180/200 200/220 200/250
trójnik 90 120 130 150 160 180 200 220 250
